O-kroužek je nejjednodušší těsnicí prvek vůbec — kruhový průřez, žádné pohyblivé části, jedna drážka. Přesto patří mezi nejčastější příčiny odstávek. Důvod je v tom, že se při poruše obvykle vymění za nový kus stejného typu, aniž by se zjistilo, proč ten původní selhal. Příčina zůstane a nový kroužek odejde stejně.
Dobrá zpráva je, že poškozený O-kroužek na sobě nese stopu příčiny. Vytlačený okraj s otřepem znamená příliš velkou vůli a vysoký tlak. Nabobtnalý a měkký kroužek znamená chemickou neslučitelnost s médiem. Zploštělý průřez, který se už nevrátí do tvaru, znamená trvalou deformaci stlačením. Radiální trhlinky a ztvrdlý povrch znamenají přehřátí. Každý z těchto případů vyžaduje jiný zásah — někdy jiný materiál, jindy úpravu drážky nebo povrchu, jindy přidání opěrného kroužku.
Tento článek je diagnostický průvodce: projdeme devět typických způsobů poškození, jak je poznat podle vzhledu a co s každým z nich dělat. Na konci najdete přehled rozměrových norem a doporučení k výběru materiálu. O-kroužky a statické těsnění dodáváme ve standardních i atypických rozměrech a v případě nestandardních profilů je vyrobíme na CNC od jednoho kusu.
Obsah

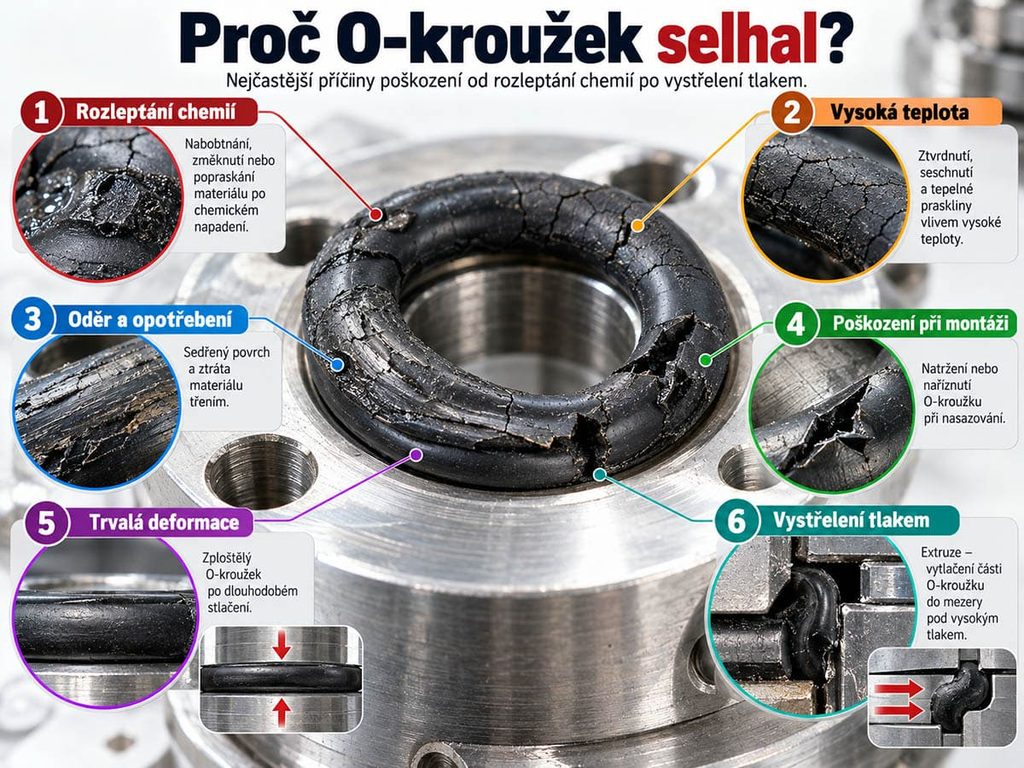

Jak číst poškozený O-kroužek
Než kroužek vyhodíte, prohlédněte si ho. Pět věcí, které se vyplatí sledovat:
Tvar průřezu. Je kroužek pořád kulatý, nebo zploštělý? Zploštění, které se nevrátí, znamená trvalou deformaci nebo přetlačení.
Okraje. Otřep, roztřepení nebo „ukousnutý“ lem na jedné straně je typický obraz vytlačení do mezery.
Pružnost a tvrdost na dotek. Ztvrdlý a křehký kroužek ukazuje na teplotu nebo stárnutí. Měkký, lepkavý nebo nafouklý kroužek na chemii.
Rozměr. Je větší, nebo menší než nový? Nabobtnání i smrštění jsou obojí chemické reakce — jen opačné.
Umístění poškození. Je na jedné straně, nebo po celém obvodu? Poškození na jedné straně téměř vždy znamená problém v zástavbě, ne v materiálu.
Vystřelení a vytlačení tlakem (extruze)
Jak to vypadá: okraj kroužku na nízkotlaké straně je roztřepený, s otřepem nebo s odtrženými kousky. Při opakovaném zatížení vypadá lem jako okousaný. V krajním případě je kroužek z drážky vytlačený celý.
Proč k tomu došlo: tlak vytlačuje pružný materiál do vůle mezi pohyblivou a pevnou částí. Jakmile je mezera větší, než materiál při daném tlaku unese, kroužek do ní začne téct a postupně se odtrhává. Riziko roste se třemi věcmi současně: vyšším tlakem, větší vůlí a měkčím materiálem.
Co s tím:
- přidat opěrný kroužek. Nejúčinnější opatření. U polyuretanu H-PU posune opěrný kroužek použitelný limit zhruba ze 400 bar na 750 bar.
- zvolit tvrdší materiál. Místo 70 Sh.A sáhnout po 85 Sh.A nebo 90 Sh.A.
- zmenšit vůli v zástavbě. Opotřebené vedení nebo ojeté pouzdro vůli zvětšuje — kroužek pak selhává, i když materiál i tlak jsou v pořádku.
- zkontrolovat tlakové špičky. Rozhoduje maximum, ne provozní průměr. Rázy při přepnutí ventilu bývají výrazně vyšší, než ukazuje manometr.
Rozleptání a bobtnání chemií
Jak to vypadá: kroužek je nafouklý, měkký, někdy lepkavý nebo rozpadlý. Rozměrově bývá výrazně větší než nový. Opačný případ je smrštění — kroužek je menší, ztvrdlý a často popraskaný.
Proč k tomu došlo: médium není s elastomerem slučitelné. Nejde o „kvalitu“ materiálu, ale o chemii — každá směs má jiné rozpouštědlo, které ji zničí.
Klasické záměny:
- EPDM v kontaktu s olejem. EPDM je výborný na vodu, páru a chemikálie, ale v minerálním oleji během krátké doby nabobtná. Patří tam NBR.
- NBR v agresivním rozpouštědle nebo při vysoké teplotě. Tam je potřeba FPM.
- FPM v horké páře, zásadách nebo aminech. Viton na tohle není — vhodnější je EPDM nebo Aflas (TFE/P).
- Brzdová kapalina na bázi glykolu. Nesnáší ji NBR, ale EPDM ano. Častá chyba při opravách.
Co s tím: vybrat materiál podle média, ne podle ceny nebo dostupnosti. Pokud médium přesně neznáte (směs, čisticí prostředek, přísady), je bezpečnější volit materiál s širší odolností — FPM, Aflas nebo PTFE.
Tepelná degradace
Jak to vypadá: povrch je ztvrdlý, lesklý, místy až zuhelnatělý. Na vnitřním obvodu se objevují jemné radiální trhlinky. Kroužek ztratí pružnost a při ohnutí praskne.
Proč k tomu došlo: trvalá teplota překročila limit materiálu. Pozor — rozhoduje teplota v místě těsnění, ne teplota okolí. Třecí teplo u dynamického těsnění dokáže zvednout lokální teplotu o desítky stupňů nad teplotu média.
Co s tím: posunout se na materiál s vyšší odolností. Z NBR (zhruba do +100 °C) na H-NBR (do +150 °C), dál na FPM (do +200 °C), silikon (do +200 °C) nebo na PTFE a FFKM pro nejnáročnější případy. U dynamického těsnění současně prověřit mazání a rychlost — přehřátí často způsobuje tření, ne médium.
Trvalá deformace stlačením
Jak to vypadá: průřez už není kulatý, ale zploštělý do oválu, a po vyjmutí se nevrátí do původního tvaru. Povrch přitom může vypadat úplně v pořádku.
Proč k tomu došlo: materiál ztratil schopnost pružit zpět. Příčinou je kombinace teploty, času a stlačení — a u některých směsí i médium. Kroužek pak už nevyvíjí dostatečný dotlak a začne protékat, aniž by byl viditelně poškozený.
Co s tím: zkontrolovat, zda není kroužek v drážce přestlačený, a zvolit materiál s lepší odolností proti trvalé deformaci. U směsí vytvrzených peroxidem je tato odolnost výrazně vyšší než u sirných. Pokud se problém opakuje ve statické aplikaci, stojí za zvážení přechod na jiný profil než O-kroužek.
Spirálové zkroucení
Jak to vypadá: kroužek má po obvodu šikmé řezy nebo trhliny, které vypadají jako šroubovice. V krajním případě je přetržený.
Proč k tomu došlo: kroužek se při pohybu místy valí a místy klouže, takže se postupně zkroutí sám do sebe, až praskne. Typické je to u pomalých pohybů s dlouhým zdvihem, u velkých průměrů a při nedostatečném mazání.
Co s tím: u dynamického těsnění s dlouhým zdvihem je O-kroužek obvykle špatná volba. Vhodnější je profilové těsnění, které se nemůže otáčet — manžeta nebo X-kroužek. Pokud má O-kroužek zůstat, pomůže tvrdší materiál, lepší mazání a hladší povrch pístnice.
Explozivní dekomprese
Jak to vypadá: na povrchu jsou puchýře, vnitřní dutiny nebo trhliny, které vedou z nitra ven. Zvenčí může kroužek vypadat nepoškozený a rozpadne se až při ohnutí.
Proč k tomu došlo: při dlouhodobém působení plynu pod vysokým tlakem se plyn rozpustí v elastomeru. Při rychlém poklesu tlaku nestihne uniknout, expanduje uvnitř materiálu a roztrhá ho zevnitř.
Co s tím: týká se to především plynných médií a vysokých tlaků. Řešením je materiál se strukturou odolnou proti dekompresi (tzv. RGD / ED provedení) a pomalejší odtlakování tam, kde to provoz dovolí.
Poškození při montáži
Jak to vypadá: ostrý řez, zářez nebo odřený pás v jednom místě. Zbytek kroužku je v perfektním stavu.
Proč k tomu došlo: kroužek se při nasazování přetáhl přes ostrou hranu, závit, drážku pro pojistný kroužek nebo neodjehlený okraj. Tohle je jedna z nejčastějších příčin vůbec a nemá nic společného s materiálem.
Co s tím:
- srazit a odjehlit všechny hrany, přes které kroužek přechází
- použít montážní pouzdro nebo trn přes závity a drážky
- kroužek i zástavbu před montáží potřít mazivem slučitelným s médiem
- nikdy nepoužívat ostrý nástroj k nasazení ani k vyjmutí
Abraze a opotřebení povrchem
Jak to vypadá: kroužek je v místě kontaktu obroušený do plochy, povrch je matný až zdrsnělý. U vysokých rychlostí může být lesklý a „olízaný“.
Proč k tomu došlo: nevhodná drsnost funkční plochy, nečistoty v médiu nebo nedostatečné mazání. Platí přitom obojí: příliš hrubý povrch kroužek brousí, příliš hladký nedrží mazivo a těsnění pak běží nasucho.
Co s tím: zkontrolovat a případně přepracovat drsnost funkční plochy, doplnit filtraci média a před dynamické těsnění zařadit stírací kroužek, který zabrání vtahování nečistot do zástavby.
Ozonové praskání
Jak to vypadá: síť jemných trhlinek kolmých na směr napětí, typicky na vnějším obvodu. Materiál je zmatnělý.
Proč k tomu došlo: vystavení ozonu, UV záření nebo dlouhodobému skladování v nevhodných podmínkách. Nejnáchylnější jsou NR a NBR, naopak EPDM a FPM odolávají dobře.
Co s tím: v exteriéru volit EPDM nebo FPM. Zásoby skladovat v temnu, chladu a mimo dosah elektromotorů — ty produkují ozon. Kroužky neskladovat napnuté ani zavěšené na háku.
Diagnostická tabulka
| Co vidíte na kroužku | Pravděpodobná příčina | Co udělat |
|---|---|---|
| Roztřepený okraj, otřep na jedné straně | extruze tlakem do mezery | opěrný kroužek, tvrdší materiál, zmenšit vůli |
| Nabobtnalý, měkký, lepkavý | chemická neslučitelnost | změnit materiál podle média |
| Smrštěný, ztvrdlý, popraskaný | vyluhování změkčovadel médiem | změnit materiál |
| Lesklý, ztvrdlý, radiální trhlinky | překročená teplota | materiál s vyšší teplotní odolností |
| Zploštělý průřez, nevrací se do tvaru | trvalá deformace stlačením | peroxidicky síťovaná směs, kontrola drážky |
| Šikmé trhliny po obvodu, jako šroubovice | spirálové zkroucení | profilové těsnění místo O-kroužku |
| Puchýře a dutiny uvnitř | explozivní dekomprese | provedení odolné dekompresi, pomalejší odtlakování |
| Ostrý řez v jednom místě | poškození při montáži | srazit hrany, montážní pouzdro, mazivo |
| Obroušený do plochy, matný | abraze, nevhodná drsnost | upravit povrch, filtrace, stírací kroužek |
| Síť jemných trhlinek na vnějším obvodu | ozon a UV | EPDM nebo FPM, jiné skladování |
Rozměry a normy O-kroužků
O-kroužek je definovaný dvěma rozměry: vnitřním průměrem (d1) a průměrem průřezu (d2). Oba se uvádějí v milimetrech, u palcových řad v palcích.
Metrické i palcové řady vedeme podle norem PN 02 9280 až PN 02 9283. Kompletní rozměrový přehled najdete v katalogu O-kroužků na stránce statického těsnění.
Pokud kroužek v tabulkách nenajdete: atypické a nestandardní rozměry vyrábíme zakázkově. Stačí poslat starý kus — rozměry odměříme a materiál analyzujeme (složení směsi, tvrdost Shore A), takže vám dodáme odpovídající náhradu i bez výkresu.
Vedle klasického O-kroužku dodáváme i další statická těsnění pro případy, kdy O-kroužek nestačí: X-kroužky, D-kroužky, USIT kroužky, V-kroužky, pryžové kulaté profily a těsnicí šňůru. Pro nejnáročnější chemické a teplotní podmínky jsou k dispozici opláštěné O-kroužky s jádrem z FPM nebo MVQ a pláštěm z FEP či PFA a O-kroužky z FFKM.
Jak vybrat materiál
Výběr se řídí médiem a teplotou, v tomto pořadí:
| Materiál | Teplotní rozsah | Vhodné pro | Nevhodné pro |
|---|---|---|---|
| NBR | −30 až +100 °C | minerální oleje, hydraulické kapaliny, maziva | brzdové kapaliny, ozon, UV |
| H-NBR | −30 až +150 °C | oleje při vyšší teplotě a tlaku | stejné jako NBR, širší rozsah |
| EPDM | −40 až +130 °C | voda, pára, brzdové kapaliny, exteriér | oleje a ropné produkty |
| FPM (Viton) | −20 až +200 °C | chemikálie, paliva, vysoké teploty | horká pára, zásady, aminy |
| Aflas (TFE/P) | dle typu | zásady, aminy, pára | nižší teploty, vyšší cena |
| Silikon | −60 až +200 °C | extrémní teploty, potravinářství, elektro | dynamické těsnění, otěr |
| PTFE | −200 až +260 °C | chemická inertnost, nejširší odolnost | tečení pod trvalým zatížením |
| FFKM | dle typu | nejnáročnější chemie a teploty | cena |
Tvrdost se volí podle tlaku. 70 Sh.A je standard pro běžné aplikace, 85 až 90 Sh.A tam, kde hrozí extruze. Vyšší tvrdost ale znamená horší přizpůsobení nerovnostem povrchu — proto se nevolí „pro jistotu“, ale podle tlaku a vůle.
Pro potravinářství a farmacii vedeme materiály s atestem FDA — NBR, EPDM, FPM, silikon i PTFE virgin.
Nejste si jistí? Napište nám provozní podmínky — tlak, teplotu, médium a zda jde o statickou nebo dynamickou aplikaci — a materiál i profil vytipujeme. Podrobněji o postupu v návrhu těsnění pro hydrauliku.
Časté otázky
Co znamená, když je O-kroužek nabobtnalý a měkký?
Je to chemická neslučitelnost s médiem. Materiál se v kapalině rozpouští, nasává ji a zvětšuje objem. Nejčastější případ je EPDM v kontaktu s minerálním olejem — tam patří NBR. Nový kroužek ze stejného materiálu selže stejně, takže je nutné materiál změnit podle média, ne jen vyměnit kus.
Proč má O-kroužek roztřepený okraj jen z jedné strany?
To je extruze — tlak kroužek vytlačuje do vůle mezi pohyblivou a pevnou částí a okraj se postupně odtrhává. Vždy se to děje na nízkotlaké straně. Řešením je opěrný kroužek, tvrdší materiál nebo zmenšení vůle v zástavbě. U polyuretanu H-PU posune opěrný kroužek limit zhruba ze 400 bar na 750 bar.
Jaký materiál O-kroužku zvolit do hydrauliky?
Pro běžnou hydrauliku s minerálním olejem je standardem NBR. Při vyšších teplotách a tlacích H-NBR, pro agresivní chemii a teploty nad +150 °C FPM. Pro brzdové kapaliny na bázi glykolu naopak NBR nepoužívejte — tam patří EPDM.
Jak se měří rozměr O-kroužku?
Potřebujete dva údaje: vnitřní průměr (d1) a průměr průřezu (d2), oba v milimetrech. Měří se na nenapnutém kroužku. Pozor na to, že použitý kroužek bývá deformovaný, takže naměřený rozměr nemusí odpovídat původnímu — spolehlivější je odečíst rozměr ze zástavby nebo poslat kus k odměření.
Vyrobíte O-kroužek v atypickém rozměru?
Ano. Standardní metrické i palcové řady vedeme podle norem PN 02 9280 až PN 02 9283 a atypické rozměry vyrábíme zakázkově. Stačí poslat starý kus — odměříme rozměry a analyzujeme materiál včetně tvrdosti Shore A.
Je O-kroužek vhodný pro pohyblivé těsnění?
Pro krátké zdvihy a nízké rychlosti ano. U dlouhých zdvihů a pomalých pohybů hrozí spirálové zkroucení — kroužek se zkroutí sám do sebe a praskne. Tam je vhodnější profilové těsnění, které se nemůže otáčet: manžeta nebo X-kroužek.
Proč O-kroužek selhal, i když vypadá nepoškozeně?
Dvě možnosti. Buď ztratil pružnost trvalou deformací — průřez je zploštělý a nevrátí se do tvaru, takže už nevyvíjí dotlak. Nebo jde o explozivní dekompresi u plynných médií, kdy je poškození uvnitř materiálu a zvenčí není vidět; kroužek se pak rozpadne až při ohnutí.
Jak dlouho vydrží O-kroužek?
Nelze říct obecně — životnost určuje kombinace tlaku, teploty, média a počtu cyklů. Smysluplnější je sledovat, jak kroužek selhal: pokud odchází opakovaně stejným způsobem, příčina je v návrhu zástavby nebo ve volbě materiálu, ne v opotřebení.
