Optické měření dílů
Disponujeme špičkovým optickým měřícím přístrojem, díky kterému umíme přesně změřit a zkontrolovat díl až do velikosti dílu 660 x 700 mm a to včetně rozměrového protokolu, který garantuje přesnost měření.
Co vše umíme vyřešit:

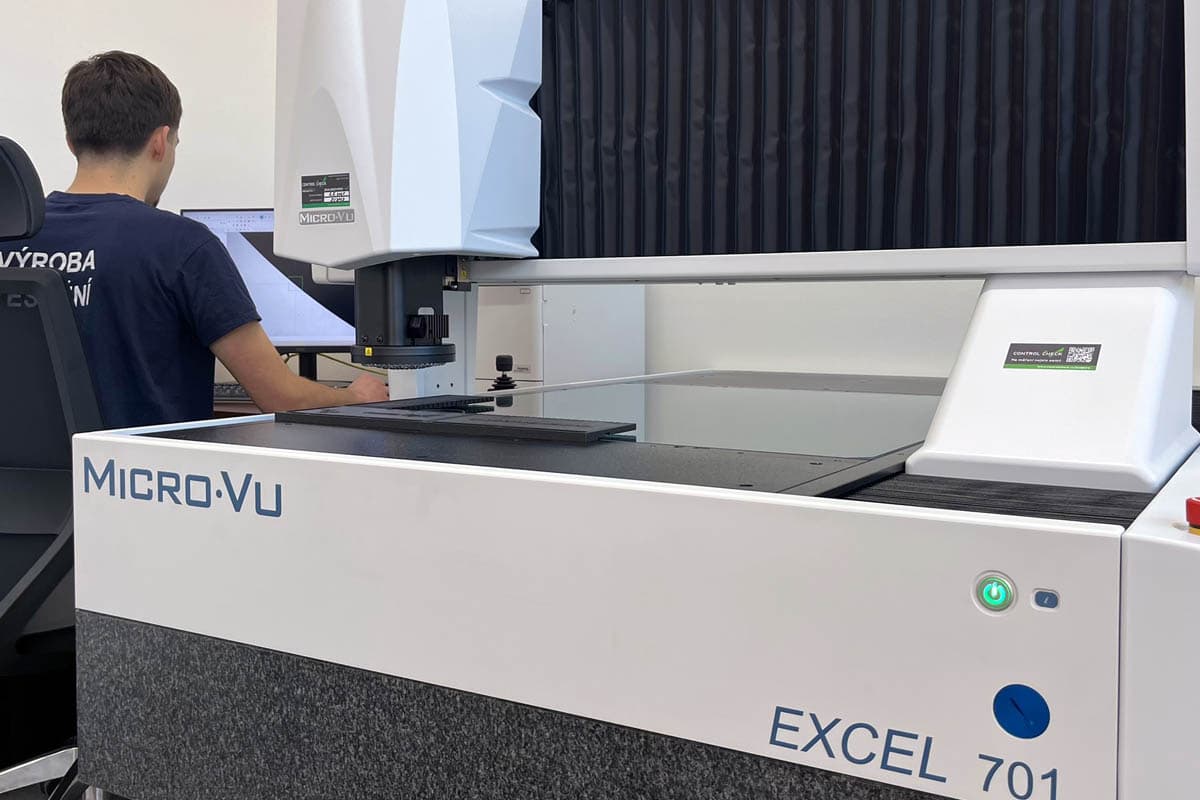

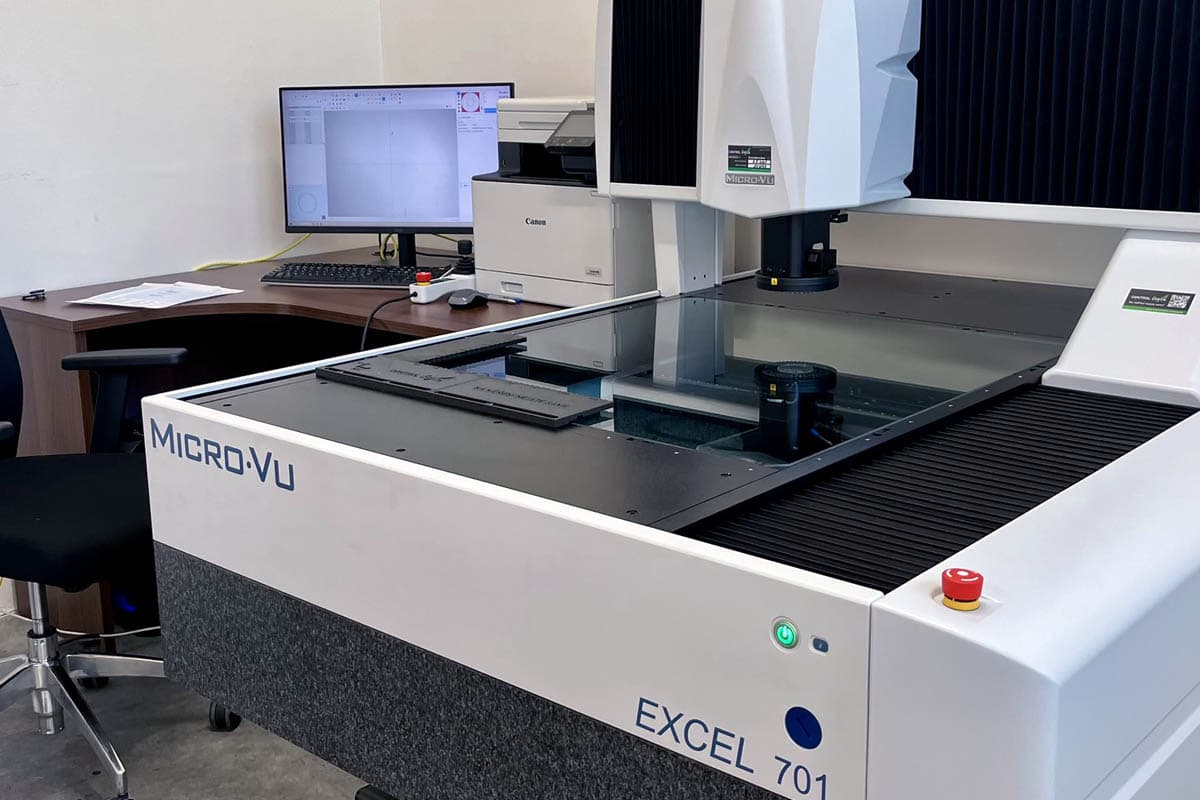

Náš optický měřící přístroj Micro-Vu Excel 701 má měřící rozsah 660 x 700 mm a maximální rozsah osy Z 160 mm. Využíváme jej primárně pro kontrolu našich výrobků, ale služby měření nabízíme i pro zákazníky. Měřící přístroj má velmi vysokou přesnost měření a to konkrétně 2,8 + L/200 µm. Přesnost se odvíjí od velikosti dílu, tedy například u měřeného rozměru 100 mm je tolerance přesnosti měření +/- 3,3 µm, tedy +/-0,0033 mm. Rozlišení optického měřícího snímače je 0,05 µm a na stroj lze umístit díl o maximální hmotnosti až 100 kg. Díky těmto špičkovým parametrů dokážeme díly měřit opravdu velice přesně a výsledky měření také dále prezentovat formou rozměrového protokolu. Měření probíhá v samostatné, tomu účelu určené klimatizované místnosti se stabilním teplotou i vlhkostí a stroj je pravidelně kalibrován odbornými techniky. Díky tomu můžeme dosahovat maximálních možných přesností měření.
S jakými materiály pracujeme?

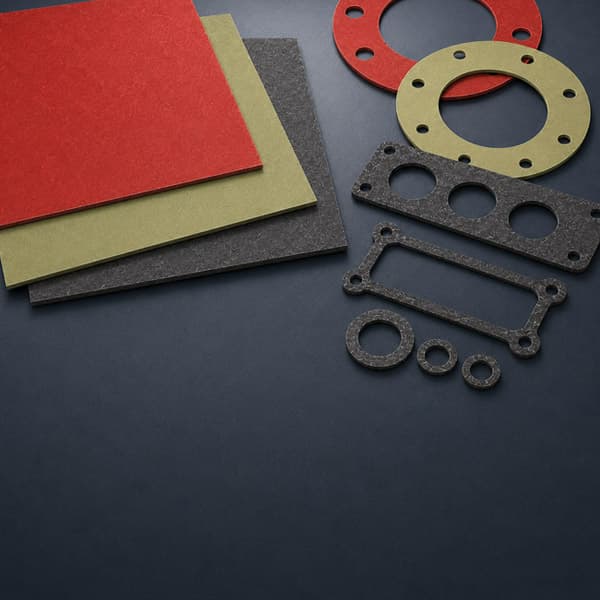

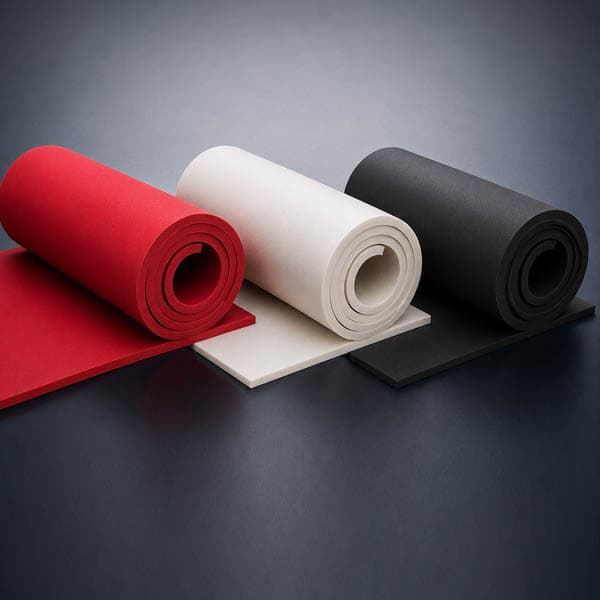

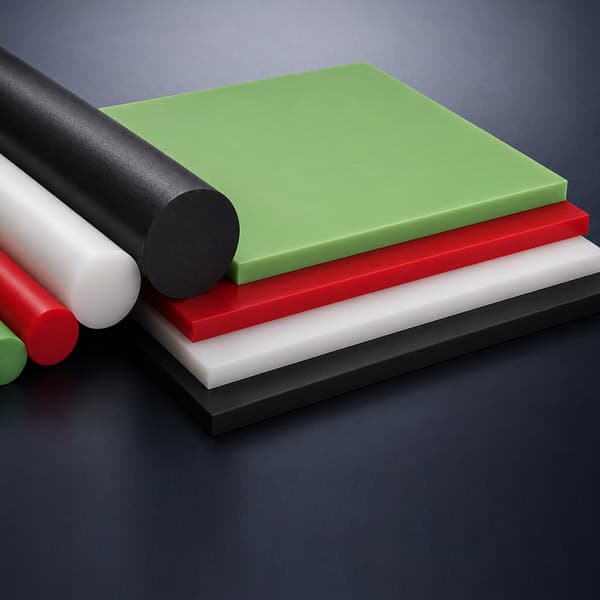

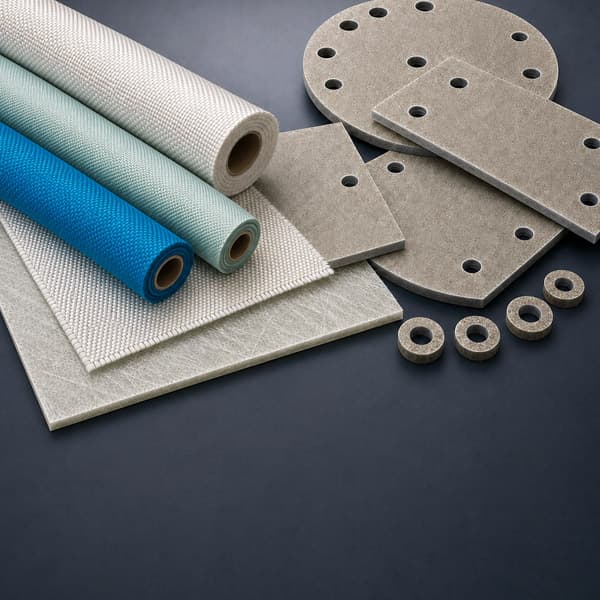

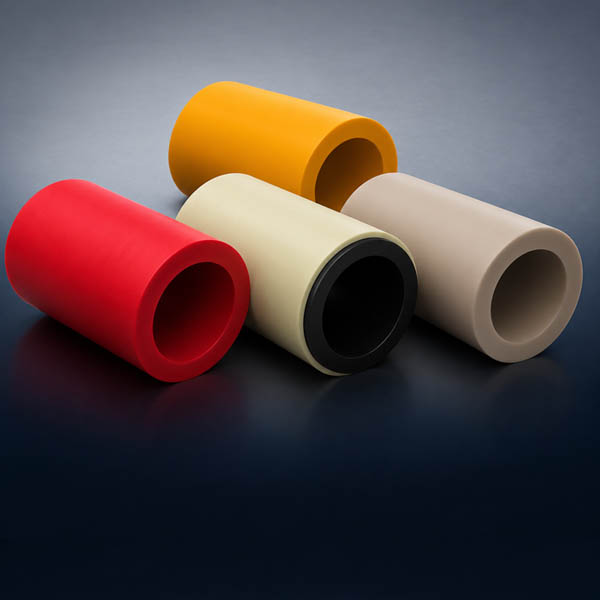

Opticky měřit lze prakticky všechny pevné a stálé materiály. U některých materiálů mohou vznikat nepřesnosti vlivem nedokonalosti jejich povrchu. Typicky jde například o tkaniny, které mají nerovnoměrný povrch hrany s otřepy. Optické měření je vhodné pro kovy, technické plasty, tepelně-izolační materiály a mnoho dalších nejen průmyslových materiálů. My využíváme náš optický měřící přístroj primárně pro kontrolu našich dílců, tedy měříme zejména těsnění pro hydrauliku a pneumatiku, ploché těsnění a frézované díly z technických plastů a dalších průmyslových materiálů.
Jak probíhá výroba optické měření dílů?
Poptat optické měření dílů
Ve všech oblastech naší činnosti klademe velký důraz na maximální kvalitu výrobků i služeb, odpovědný přístup k životnímu prostředí a k bezpečnosti práce. Věříme, že tyto hodnoty jsou základem pro dlouhodobý rozvoj a pro budování stabilních vztahů s našimi zákazníky. Potvrzením kvality naší práce je fakt, že jsme držitelé norem ČSN EN ISO 9001:2016, ISO 14001:2016 a ISO 45001:2018.
Často kladené otázky
Co je optické měření dílů?
Optické měření dílů je bezkontaktní metoda kontroly rozměrů a tvarů pomocí kamerového systému. Přístroj Micro‑Vu Excel 701 využívá vysoce přesnou optiku a software pro rychlé a přesné vyhodnocení geometrie výrobků bez nutnosti mechanického dotyku.
Jaká je přesnost optického měření?
Přesnost měření měřícího přístroje Micro‑Vu Excel 701 je 2,8 + L/200 µm, což znamená typicky přesnost v rozmezí 3–6 µm v závislosti na velikosti měřeného dílu. To umožňuje kontrolu i velmi přesných technických dílů a součástí.
Jaké výhody má optické měření oproti dotykovému?
Hlavní výhody optického měření pomocí Micro‑Vu Excel 701:
- bezkontaktní měření (nedochází k deformaci dílu)
- vysoká rychlost kontroly
- vhodné i pro měkké materiály (např. plasty, pryž)
- možnost automatizace a opakovatelnosti měření
- ideální pro malé a složité tvary
Jaká je největší možná velikost měřeného dílu?
Náš optický měřící přístroj má měřící rozsah 660 x 700 mm a rozsah osy Z (výška dílu) 160 mm. Maximální hmotnost měřeného dílu je 100 kg.
Jak probíhá optické měření dílu?

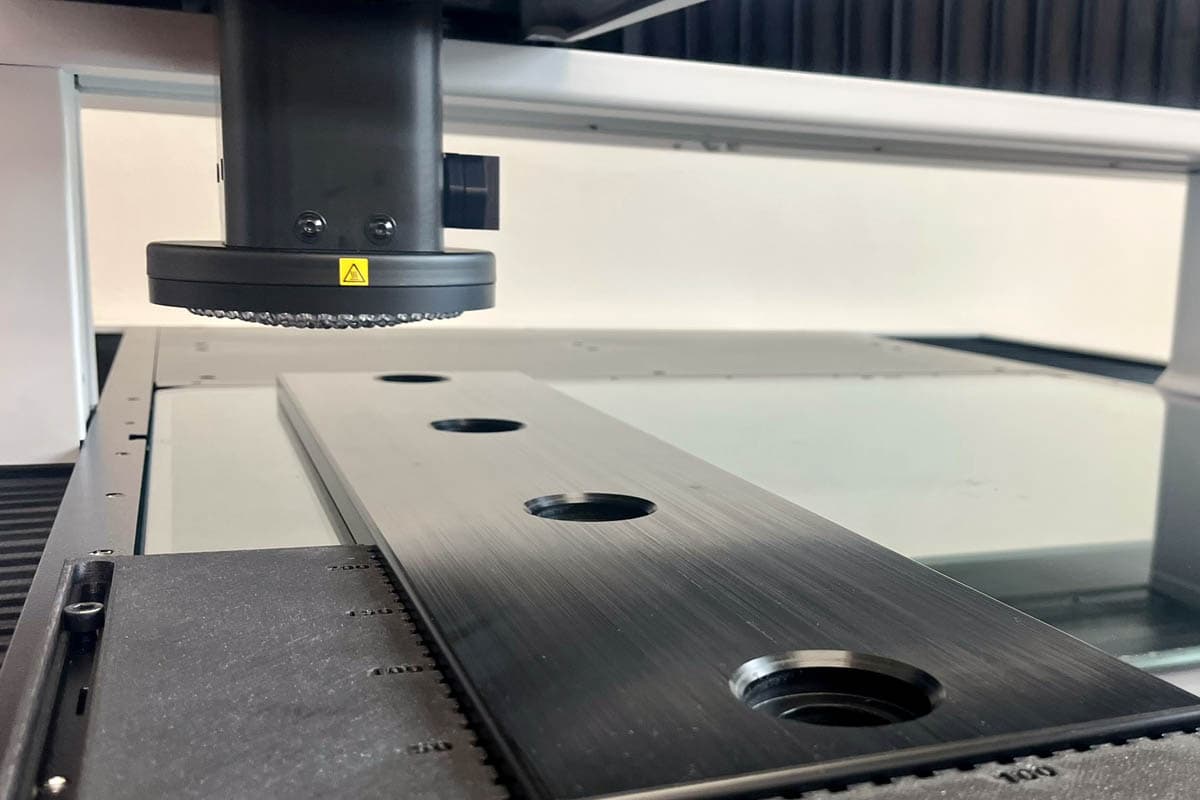

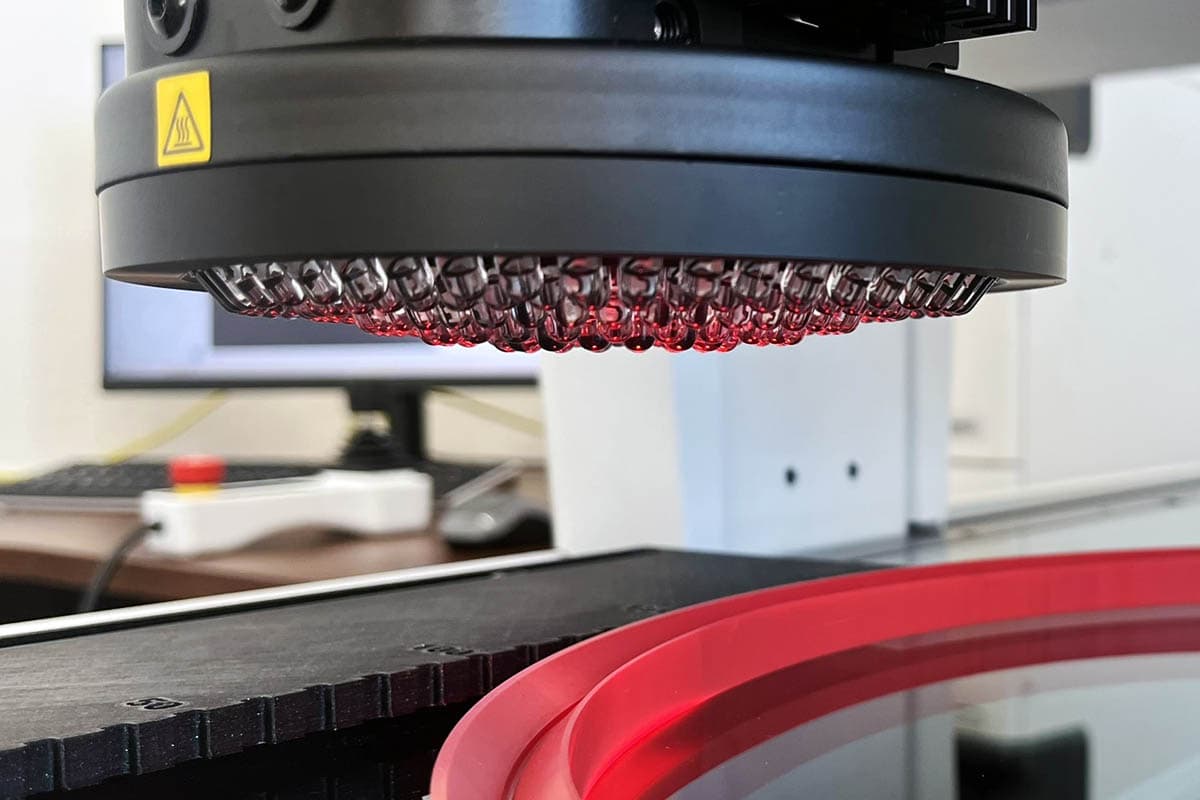

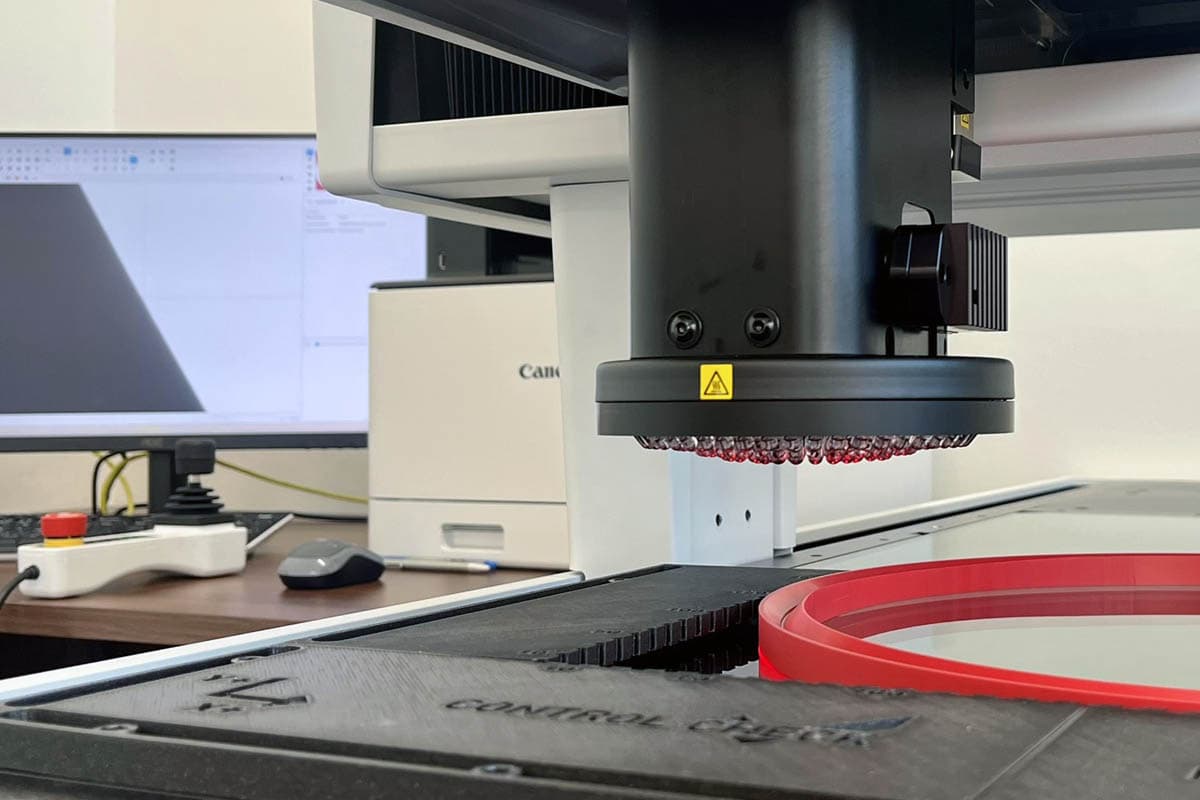

Díl se umístí a ustaví na měřicí stůl přístroje Micro‑Vu Excel 701, kde následně kamera snímá jeho obraz. Software následně automaticky vyhodnocuje rozměry, úhly, polohy nebo tolerance dle výkresové dokumentace. Měření může být manuální i plně automatizované, což je zejména vhodné pro velké série.
Kdy je optické měření nejlepší volbou?
Optické měření na Micro‑Vu Excel 701 je ideální v případech, kdy:
- hrozí deformace při dotykovém měření
- je požadována vysoká rychlost kontroly
- měří se malé nebo složité geometrie
- je potřeba opakovatelná kontrola ve výrobě
- je klíčová vizuální kontrola hran a profilů
