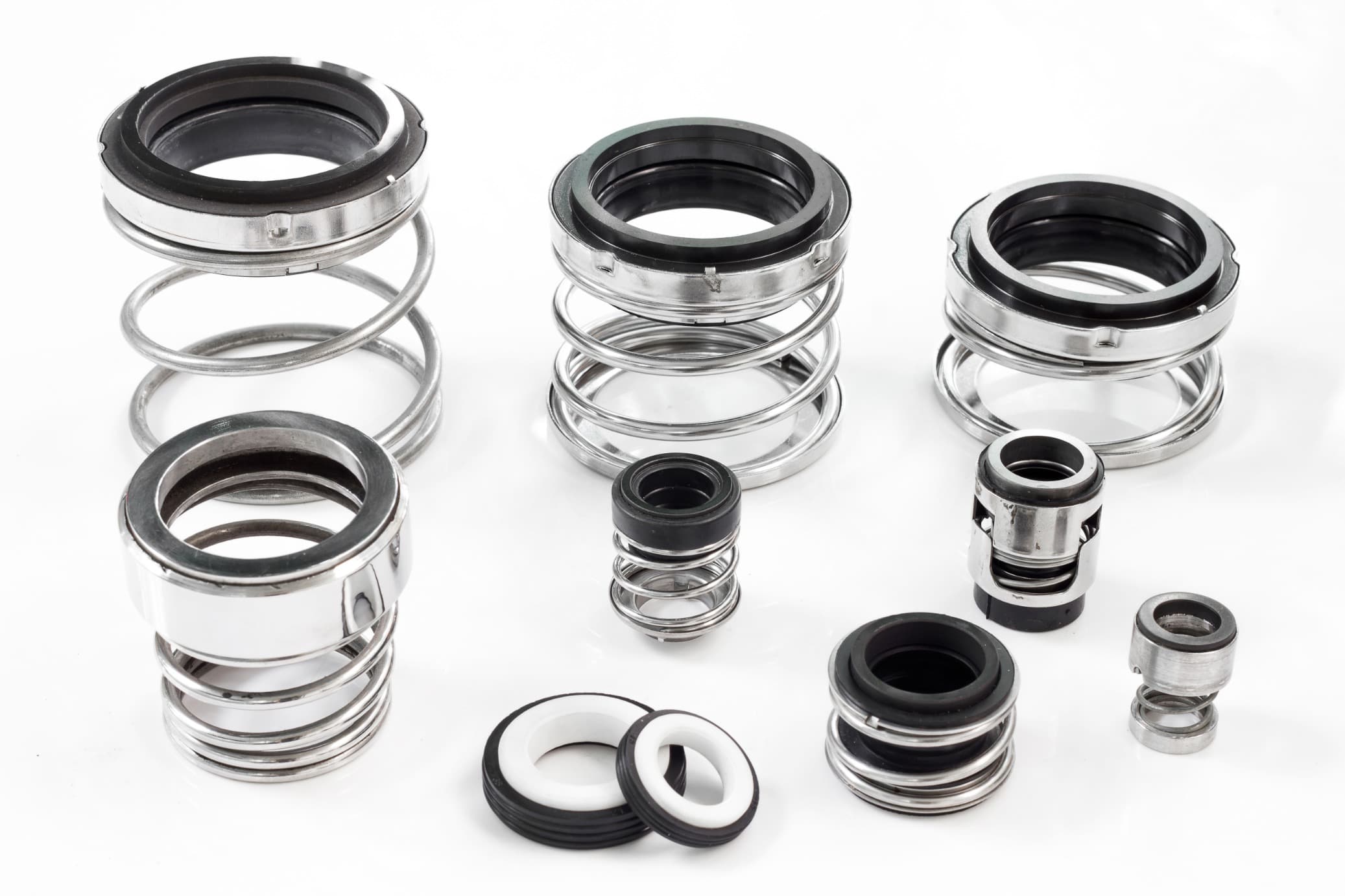

Mechanické ucpávky

Mechanické ucpávky pro rotační zařízení

Mechanické (čelní) ucpávky představují technologický standard pro těsnění rotujících hřídelí vůči stacionárnímu tělesu (ucpávkové komoře). Nalézají uplatnění u hydrodynamických čerpadel, míchadel, reaktorů a dalších rotačních strojů pracujících s kapalinami a plyny.

Konstrukční princip a funkce

Základem ucpávky je třecí dvojice (primární těsnění) tvořená rotujícím kroužkem (na hřídeli) a stacionárním sedlem (v tělese).

• Axiální přítlak: Kontaktní tlak mezi těsnicími plochami zajišťuje systém pružin (centrální vinutá pružina, vlnovcová pružina nebo svazek mikro-pružin), které kompenzují axiální vůle a opotřebení.

• Sekundární těsnění: Statické utěsnění vůči hřídeli a ucpávkové komoře zajišťují elastomery (O-kroužky, klíny nebo manžety).

• Tribologický režim: Za provozu proniká do mikroskopické spáry (cca $1$ až $3\ \mu\text{m}$) mezi plochami těsněné médium. Vzniká kapalinový film, který zajišťuje hydrodynamické mazání a odvod tepla. Tím se předchází suchému tření, které by vedlo k okamžitému zničení ucpávky (havarijní stav – chod nasucho).

Výhody oproti měkkým ucpávkovým šňůrám

• Téměř nulový průsak: Na rozdíl od provazcových ucpávek, které pro své chlazení vyžadují trvalý řízený odkap, mechanické ucpávky vykazují pouze mikroskopický odpar kapalinového filmu.

• Absence opotřebení hřídele: Tření probíhá výhradně na obětovaných těsnicích plochách ucpávky. Nedochází k vydírání hřídele ani ochranných pouzder.

• Snížení energetických ztrát: Nižší koeficient tření minimalizuje příkonové ztráty stroje.

Typové konfigurace

1. Jednoduché ucpávky: Standardní řešení pro chemicky inertní a čistá média.

2. Dvojité ucpávky (Tandem / Back-to-Back): Pro aplikace s nebezpečnými, toxickými, abrazivními nebo krystalizujícími médii. Vyžadují externí systém s bariérovou (nebo tlumicí) kapalinou pro mazání a chlazení.

3. Patronové (Cartridge) ucpávky: Kompletně předmontované sestavy (včetně hřídelového pouzdra a víka ucpávky), které eliminují chyby při montáži a zkracují dobu odstávky zařízení.

Materiálové provedení třecích dvojic

Volba materiálů se řídí chemickou kompatibilitou, tlakem, teplotou a přítomností abrazivních částic:

• Měkká/tvrdá dvojice (např. Uhlík-grafit vs. Keramika / Karbid křemíku): Samomazné vlastnosti uhlíku, vhodné pro čistá média a vyšší obvodové rychlosti.

• Tvrdá/tvrdá dvojice (Karbid křemíku vs. Karbid křemíku / Karbid wolframu): Vysoká odolnost proti abrazi a mechanickému namáhání (kaly, suspenze).

• Sekundární elastomery: NBR, EPDM (horká voda, pára), FKM / Viton® (oleje, chemie), FFKM / Kalrez® (extrémní chemická a teplotní odolnost) či PTFE.

Distribuce a zakázková výroba

Jako distributor předního evropského výrobce Vulcan Engineering Limited dodáváme mechanické ucpávky, které jsou plnohodnotnými a rozměrově kompatibilními ekvivalenty k ucpávkám světových značek (např. Burgmann, John Crane, AESSEAL, Flowserve). Vedle standardizovaných řad zajišťujeme také zakázkovou CNC výrobu atypických těsnicích prvků a komponentů podle výkresové dokumentace nebo vzorku.
