CNC frézování plastů: Efektivita i pro velké série

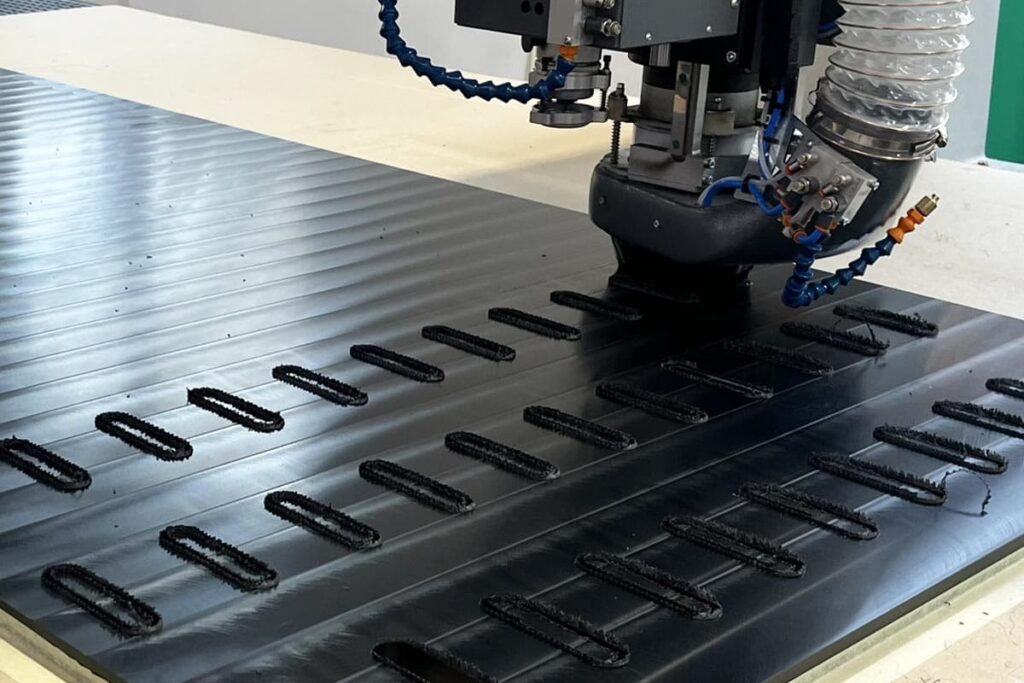

CNC frézování je typ třískového obrábění, při níž víceosý obráběcí stroj odebírá materiál z plastového polotovaru dle zadaných parametrů. V závislosti na zvoleném materiálu umožňuje velice přesnou výrobu v toleranci ±0,05 mm. Frézování je ideální volbou pro výrobu prototypů i pro sériovou výrobu technických dílů pro strojírenství a další odvětví průmyslu.

Jaké jsou výhody CNC frézování plastů?

V porovnání s jinými technologiemi zpracování plastů (zejména se vstřikováním plastů) nevyžaduje frézování žádnou počáteční investici do výrobní formy. Tato investice, která se u větších dílů může pohybovat i v řádu statisíců korun, je často nejvýznamnější překážkou (ekonomickou i termínovou) při výrobě prototypů i při sériové výrobě průmyslových dílů z technických plastů. Frézování je tak u těchto typů výrobních zakázek často výrazně ekonomicky i časově vhodnější metodou. Mezi hlavní výhody patří:

• Zahájení výroby bez nutnosti investice do formy či jiné technologické přípravy
• Zpracování širokého množství technických plastů
• Vysoká přesnost (tolerance až ±0,05 mm) a kvalita opracování materiálu
• Vhodné pro kusovou, malosériovou i sériovou výrobu v řádu tisíců kusů

Materiály pro CNC frézování plastů

Frézovat lze téměř všechny technické plasty. Výběr materiálu určuje výsledné mechanické, tepelné a chemické vlastnosti dílu. Níže jsou nejčastěji frézované technické plasty s jejich klíčovými parametry.

Polyamid (PA6, PA66)

Vysoká houževnatost, dobrá odolnost vůči olejům a mazivům. Pracovní teplota do 100 °C (krátkodobě 130 °C). Vhodný pro ozubená kola, kluzná pouzdra, vodící lišty. Nevýhodou je vyšší absorpce vlhkosti, která způsobuje rozměrové změny.

Polyoxymethylen (POM-C, POM-H)

Výborná rozměrová stálost, nízká absorpce vlhkosti, vynikající kluzné vlastnosti. Tolerance po obrábění ±0,05 mm dlouhodobě stabilní. POM-C (kopolymer) je snáze obrobitelný než POM-H (homopolymer). Standardní volba pro přesné mechanické díly, dorazy, kluzné vložky.

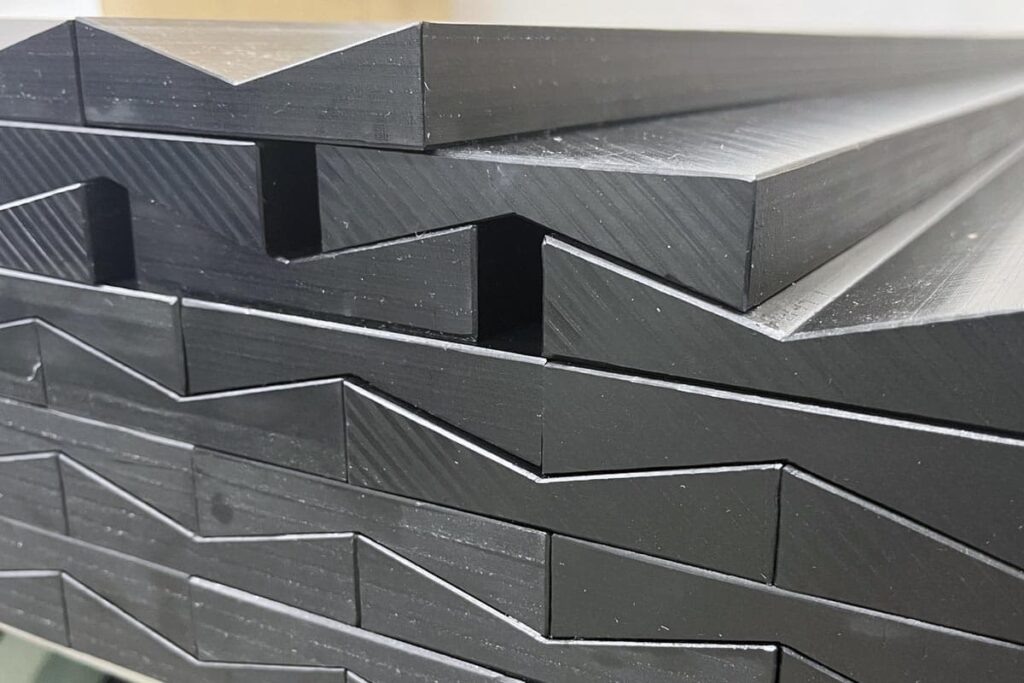

Polyethylen (PE300 / PE500 / PE1000)

Extrémně vysoká odolnost vůči opotřebení, schválení pro kontakt s potravinami (FDA, EU 10/2011). Vyniká mimořádnými kluznými vlastnostmi, extrémní odolností proti opotřebení, vysokou rázovou houževnatostí a značnou chemickou odolností. Používá se například pro vodící lišty, ochranné prvky, otěruzdorné prvky.

Polyetheretherketone (PEEK)

Špičkový technický plast pro extrémní podmínky: pracovní teplota až 250 °C, výjimečná chemická odolnost, nízká hořlavost (UL94 V-0). Cena materiálu je řádově vyšší než u PA nebo POM — používá se tam, kde jiné plasty selhávají.

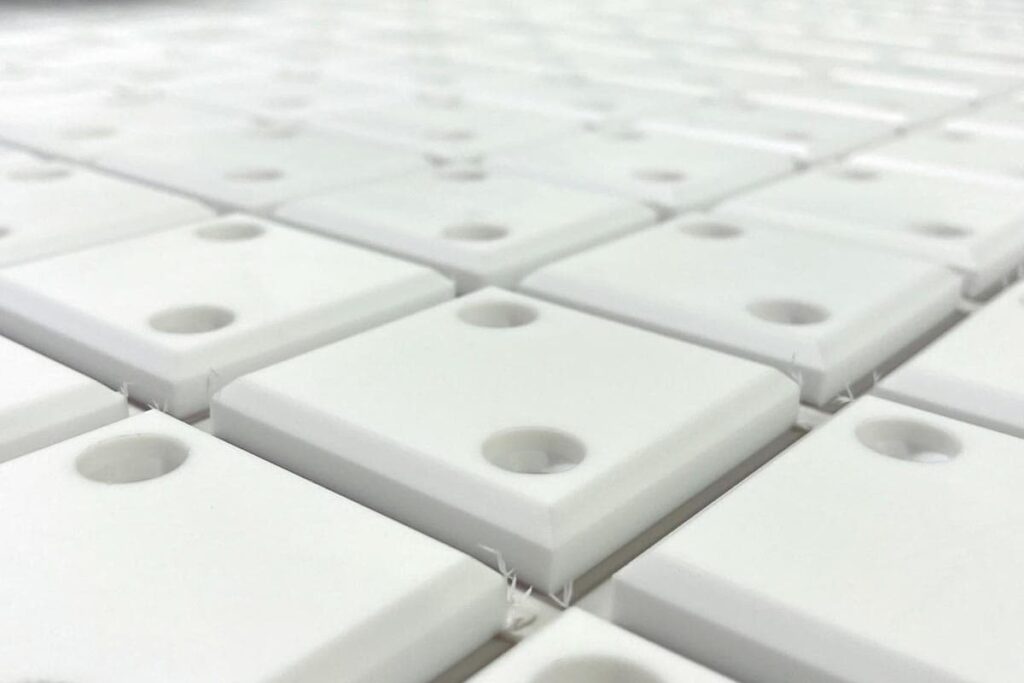

PTFE (teflon)

Nejnižší koeficient tření ze všech plastů (μ = 0,04–0,10), chemicky inertní vůči prakticky všem médiím. Měkký materiál s tendencí ke tečení pod tlakem — nevhodný pro aplikace s bodovým zatížením. Ideální pro těsnění, kluzné plochy a díly v agresivním chemickém prostředí.

HDPE a PP

Levné, snadno obrobitelné, chemicky odolné. Používají se pro nádrže, kryty, konstrukční díly nižší přesnosti. Tolerance typicky ±0,1–0,2 mm kvůli tepelné roztažnosti.

Polykarbonát

Transparentní technický plast používaný v mnoha aplikacích jako náhrada klasického skla. Vyniká mechanickou odolností, odolností povětrnostním vlivům i širokými možnostmi zpracování (ohýbání, lepení)

Přehled dostupných materiálů a jejich technické listy najdete na stránce materiálů.

Z naší praxe: příklady výrobků

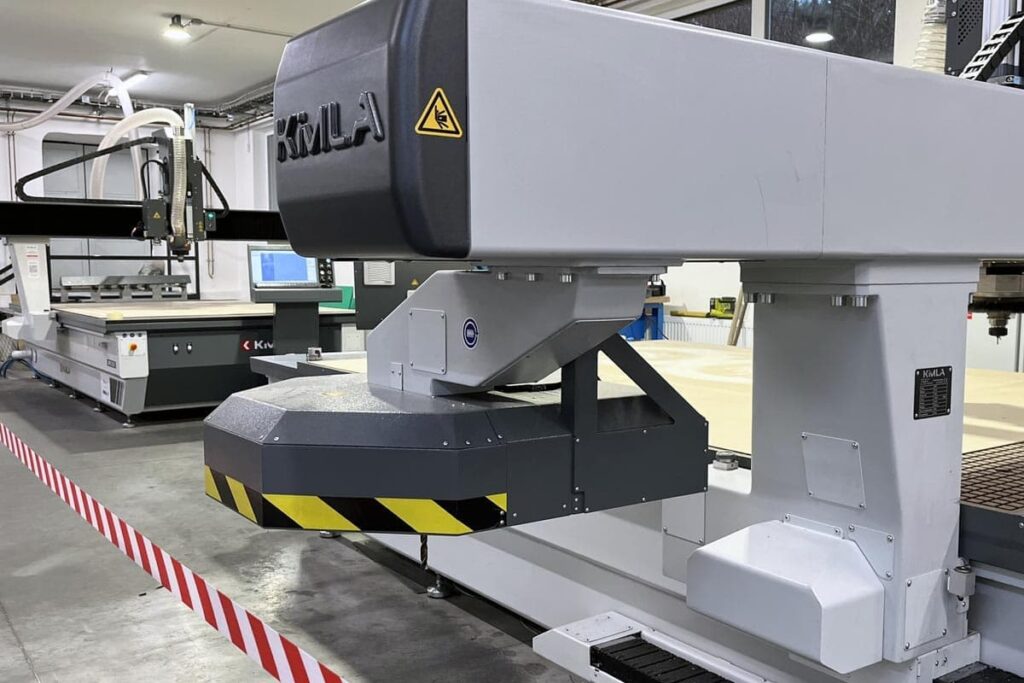

V naší výrobě využíváme 2 moderní CNC frézky s pracovní plochou 3100 x 2100 mm. Díky tomu dokážeme vyrábět přesně, kvalitně a naše výrobní kapacita umožňuje efektivní výrobu i velkých sérií.

1. Potravinářský průmysl – konstrukční prvky plnící linky

• Zadání:
  Výrobce zakázkových nápojových plnících linek řešil výrobu přesných strojních částí z otěruvzdorného technického plastu s výbornými kluznými vlastnostmi a dlouhou životností.

• Materiál:

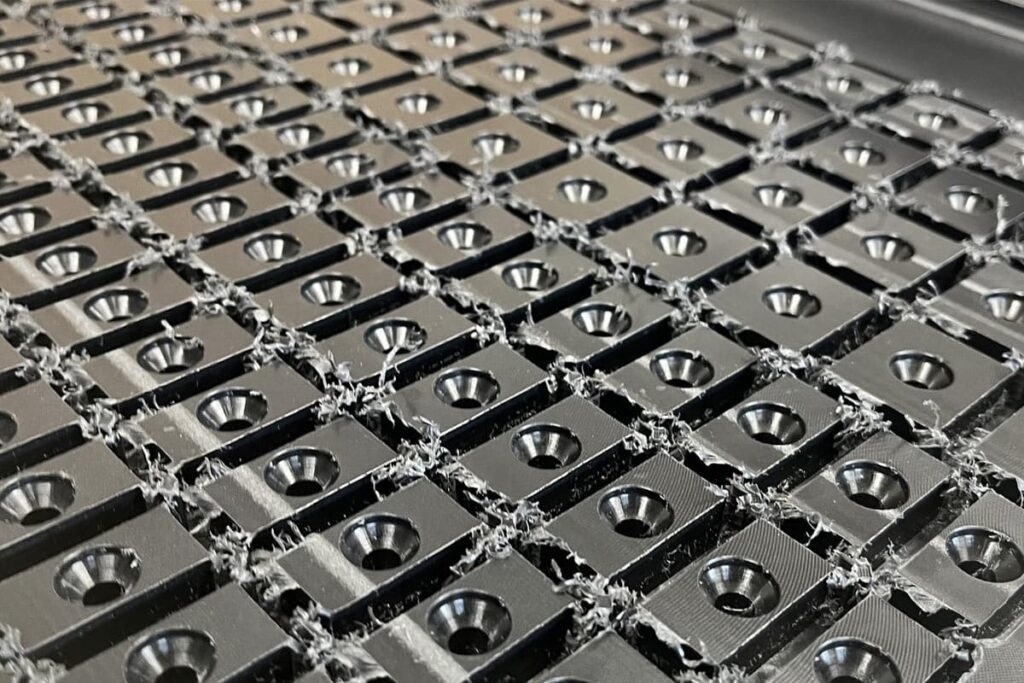

  PE1000 s FDA certifikátem

• Výsledek
  Součásti frézované z PE1000 splňují veškeré požadavky, v praxi výborně fungují a nezpůsobují žádné poškození nebo otěr zpracovaných produktů. Různá provedení plnících linek vyžadují různé rozměry dílů a frézování je tak efektivní a ekonomicky výhodou variantou


2. Dětská hřiště – konstrukční prvky

• Zadání:
  Výrobce dětských hřišť hledal způsob výroby konstrukčních dílu pro použití u dětských hřišť. Požadavek na bezpečnost (zaoblené hrany, hladký povrch, bez otřepů), odolnost materiálu vůči povětrnostním vlivům, vysokou pevnost a stabilitu a možnost volby různých barev.

• Materiál:
  Sendvičové PE desky v mnoha barevných variantách

• Výsledek
  Materiál ideálně splňuje zvolené nároky. Výsledné díly jsou z obou stran dokonale opracovány bez jakýchkoliv ostrých hran či rohů. Vzhledem k požadavku na kusovou výrobu je CNC frézování nejefektivnější metodou zpracování materiálu.

3. Reklamní průmysl – pohledové konstrukční prvky

• Zadání:
  Výrobce reklamních stojanů nás oslovil s požadavkem na výrobu přesných dílů, které jsou požity součást prezentačního strojanu malých rekreačních lodí. U dílů byl požadavek na stabilitu a rozměrovou přesnost, ekonomickou výhodnout a zejména na lesklý povrch pohledové části bez poškrábání.

• Materiál:

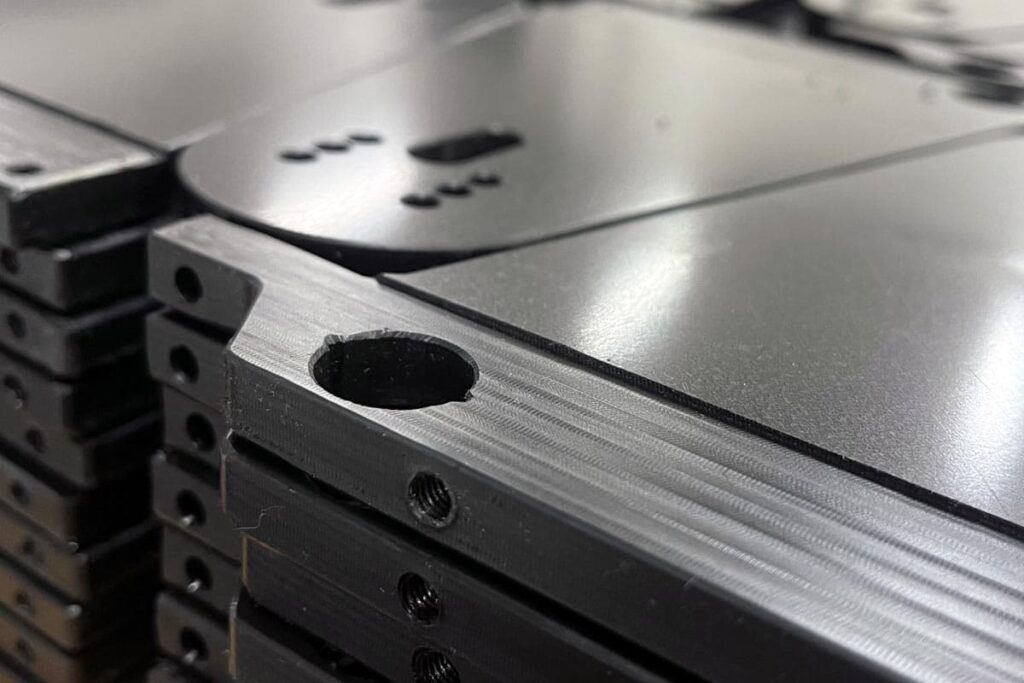

  PE300 v lesklé variantě

• Výsledek
  Zvolili jsme materiál, který má lesklý povrch a splňuje všechny požadované nároky. Při frézování bylo nutno materiál chránit lesklou plochu ochrannou fólií aby se předešlo jakémukoliv poškrábání ši poškození. Výsledkem jsou díly vysoké přesnosti, které zároveň splňují nároky na pohledové provedení.

Technologické parametry CNC frézování plastů

Řezné podmínky

Plasty mají výrazně nižší tepelnou vodivost než kovy — teplo se akumuluje v místě řezu a způsobuje natavení nebo deformaci. Klíčové zásady:

• Vysoké řezné rychlosti (vc = 200–800 m/min podle materiálu), nízký posuv zabraňují přehřátí
• Chlazení vzduchem nebo mlhové chlazení místo řezné kapaliny — u hydroskopických plastů (PA) kapalina způsobuje bobtnání
• Ostré nástroje s velkým úhlem čela (γ = 15–20°) pro čistý odběr třísky

Dosažitelné tolerance a kvalita povrchu

Parametr	Standardní výroba	Přesná výroba
Rozměrová tolerance	±0,1 mm	±0,05 mm
Otvorová tolerance	H8	H7
Drsnost povrchu Ra	1,6–3,2 μm	0,8 μm
Kolmost / rovnoběžnost	0,1 mm/100 mm	0,05 mm/100 mm

Normy a certifikace

CNC frézování plastů se řídí obecnými normami obráběcích procesů — zejména ISO 2768 mk pro všeobecné tolerance délkových a úhlových rozměrů. Pro potravinářské aplikace jsou rozhodující nařízení EU č. 10/2011 o plastových materiálech určených pro kontakt s potravinami.

Naše výrobní prostory splňují ČSN EN ISO 9001:2016, ISO 14001:2016 a ISO 45001:2018 a principy těchto certifikací uplatňujeme v celém výrobním procesu.

Kdy je CNC frézování plastů správná volba?

CNC Frézování plastů dává smysl při:

• kusové výrobě a malých sériích (stovky až nižší tisíce kusů) bez nutnosti investice do formy
• prototypování před finálním rozhodnutím o technologii sériové výroby
• výrobě dílů s komplexní geometrií, vnitřními kapsami nebo přesnými otvory
• požadavcích na specifické certifikované materiály (potravinářství, elektrotechnika, medicína)

Pokud série přesahuje nížší tisíce kusů a geometrie to dovoluje, bývá vstřikování ekonomičtější — i v takovém případě ale frézování slouží pro výrobu formy nebo prvních ověřovacích vzorků.
